一、機器配置

1、液壓自動沖孔、行星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音、方便放置于車間各位置；

2、液壓自動剪切，可輸入任意長度、剪切精準、無毛刺；

3、主控箱電器為施耐德，編碼器為歐姆龍，PLC、變頻器均為臺達，液壓油缸為嘉剛

4、整機：兩個放料架（承重低于500KG）、液壓伺服送料機、液壓沖孔模具兩套、主機、一個收料架

5、液壓系統：采用原裝大金油泵

二、規格參數

1、型號SBFDM，成品為卷料，適合風機接頭

鍍鋅鐵皮 mm	厚度	0.4-0.6
	寬度	5.-140
布聊寬度 mm		100-300
成品寬度 mm		140-540
功率	主機	3kw 變頻電機
	液壓站	7.5kw 電機
	送料機	1.5kw 伺服電機
主機尺寸 mm		3000×1500
設備占地            mm	寬	3
	長	12
重量 kg		2500
成型速度 m/min		0-8

2、型號SBFDM-N，成品為卷料和帶尖口、方口的軟接頭，適合風機接頭和共板法蘭軟連接的制作

鍍鋅鐵皮 mm	厚度	0.4-0.6
	寬度	50-140
布料/PVC mm	厚度	0.4-1.3
	寬度	100-300
成品寬度 mm		140-540
功率	主機	3kw 變頻電機
	液壓站	7.5kw 電機
	送料機	1.5kw 伺服電機
主機尺寸 mm		3000×1500
設備占地            mm	寬	3
	長	12
重量 kg		2500
成型速度 m/min		0-8
尖口 mm	深度	0-45
	寬度	3
方口 mm	深度	0-45
	寬度	37

三、產品圖片

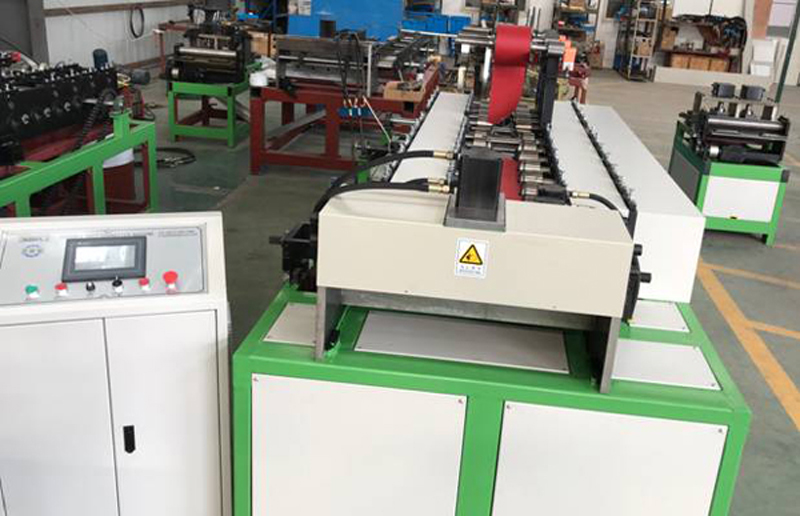

1、機器整體

未放三個料架

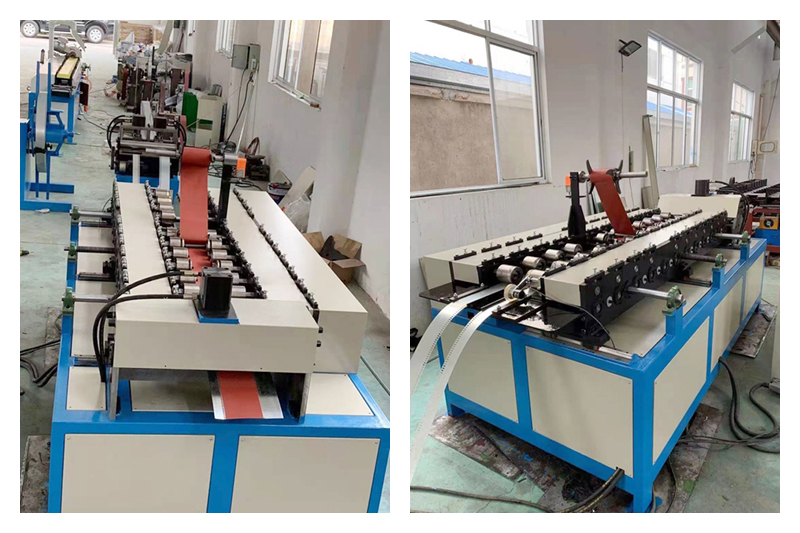

2、主機

型號：SBFDM-N

機型：帶尖口、方口功能，訂做加裝保溫棉功能

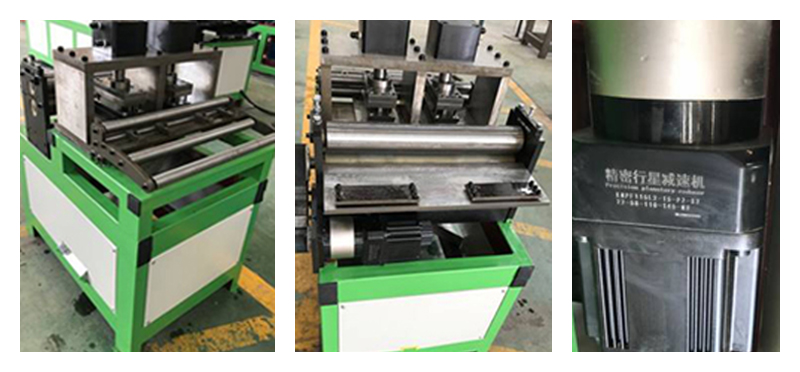

3、液壓沖孔機

星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音

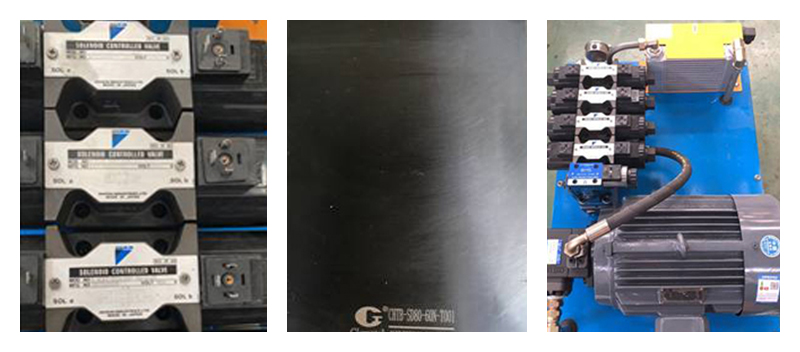

4、液壓系統

星減速機+伺服電機驅動，送料精準，沖孔無毛刺，無噪音

型號：SBFDM-N

機型：帶尖口、方口功能液壓站、液壓油缸為嘉剛

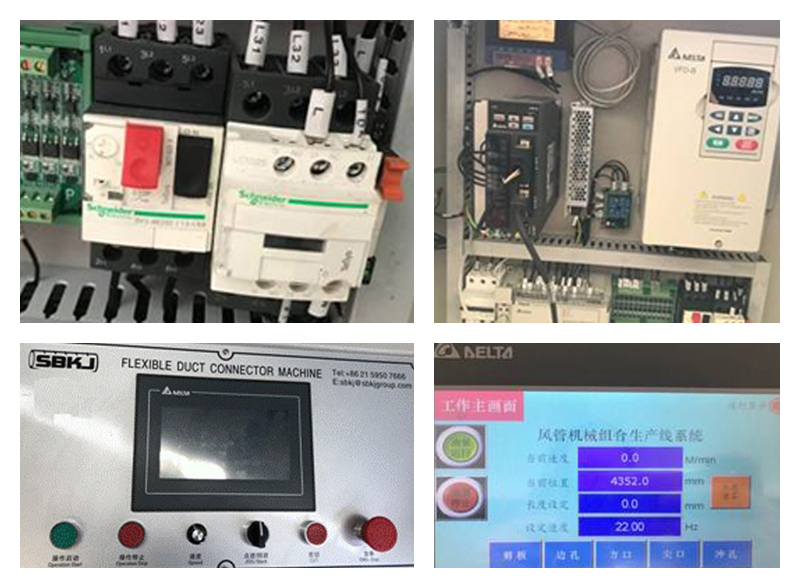

5、電器及操作系統

觸摸屏人機界面、方便操作，主控箱電器為施耐德，編碼器為歐姆龍，PLC、變頻器均為臺達）

6、料架

標配2個電動放料架、1個電動收料架
